系统特点：

1．提供整体测试方案，能完成所有测试项目。

2．高精度，22位A/D，高速DSP技术，低至10mV的噪声测试能力。

3．系统软件及强有力的技术支持。

4．就低阻测试一般采用四线测试方式才可以测试比较准确的阻值,根据测试准确度和不同的要求,低阻测试可以分为两类:

a)      提供固定的驱动电流来测试低阻,一般的低阻测试仪器内部均提供固定电流的测试方式.

b)      高要求的客户则需要在测试低阻的过程中,根据相应的要求可以自己单独提供精准的电源,可以自定义测试低阻得输入电流的方式来测低阻.

以上无论采用哪种方式测试低阻,均要采用四线连接.

    低阻测试系统和侧面接线图

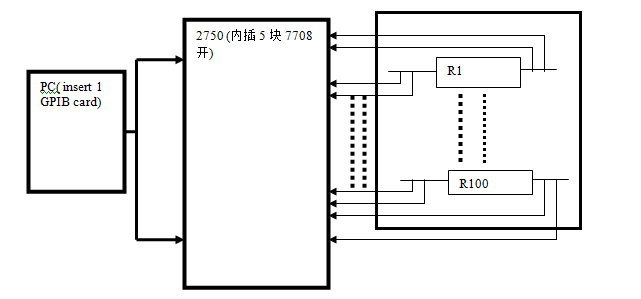

A. 低阻测试原理图 (仪器内部固定电流模式)：

以上图示是测试100路低阻测试系统，系统包括：

1)      低阻测试系统主机一台 （2750）

2)      插在测试系统主机的多路转换卡5块 （7708， 40通道）

3)      GPIB卡一块用于PC机和仪器通讯

4)      另外需要计算机一台,测试机柜一个

5)      根据通道数选择测试转接盒数量, 测试线的长度可由客户自己指定

6)      测试所需要的测试软件一套.

 以上是100路的测试系统,如果需要扩充系统则可以添加测试主机和多路开关模块.

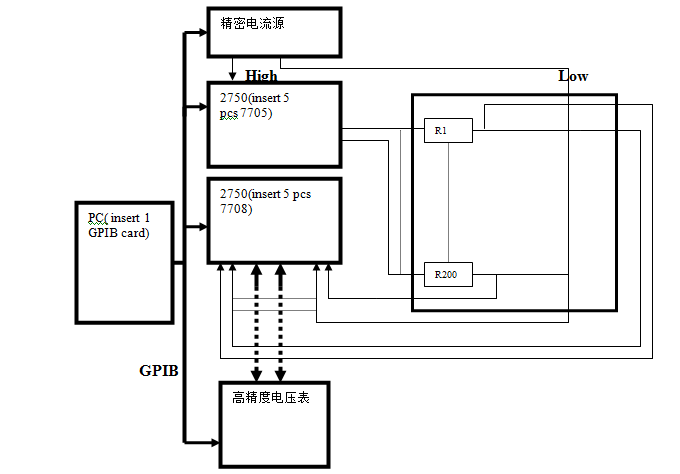

B. 低阻测试原理图 (改变不同的输入电流来测试低阻模式)：

系统组成包括：

1．Keithley 2750（数字万用表） ，2台 ；

2．GPIB接口卡，一块；

3．7708卡 ：5块；

4．7705卡：5块；

5．高精度的电压表一个；

6．精密电流源一个；

            7.   另外需要计算机一台,测试机柜一个

            8.   根据通道数选择测试转接盒数量, 测试线的长度可由客户自己指定

            9.    测试所需要的测试软件一套.

改变低阻输入测试电流模式相对复杂点，需要精准的电流源提供输入电流，另外需要多路开关选通不同的通道输入测试电流， 另外低阻两端的电压则是通过另外的多路选通开关切换的高精度的电压表测试电压，最终是将测试所得电压除输入电流得到高精度的低阻。
